Antenne CHA-URT-1 ZS6BKW G5RV POTA

Tunertest CHA URT-1 mit ZS6BKW und G5RV

Test des Chameleon URT-1 Tuner mit einer ZS6BKW und einer G5RV

Hintergrund

Nachdem der erste Test des CHA URT-1 am Langdraht wunderbar geklappt hat, war geplant den direkten Antenneneingang des Tuners zu versuchen.

Dazu habe ich jeweils bei einer POTA-Aktivierung am 18.06.2026 die G5RV und bei der POTA-Aktivierung am 20.06.2026 die ZS6BKW getestet.

Beide Antennen machten dem Tuner keine Mühen, waren in Sekunden perfekt abgestimmt und spielten wunderbar. Lediglich der subjektive Eindruck, die ZS6BKW klingt im Empfang besser bleibt, hat aber mit dem Tuner nichts zu tun.

Aufbau

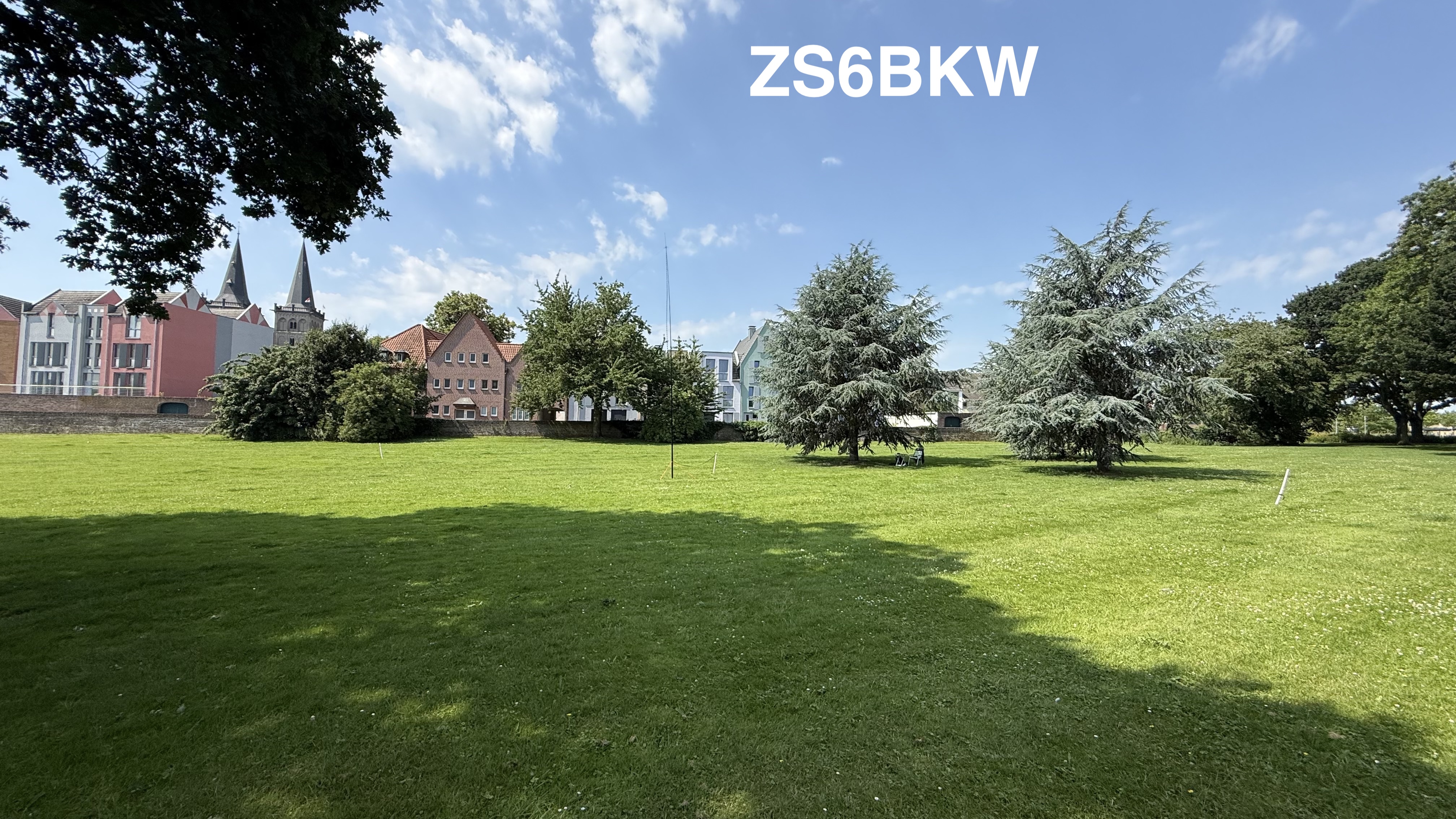

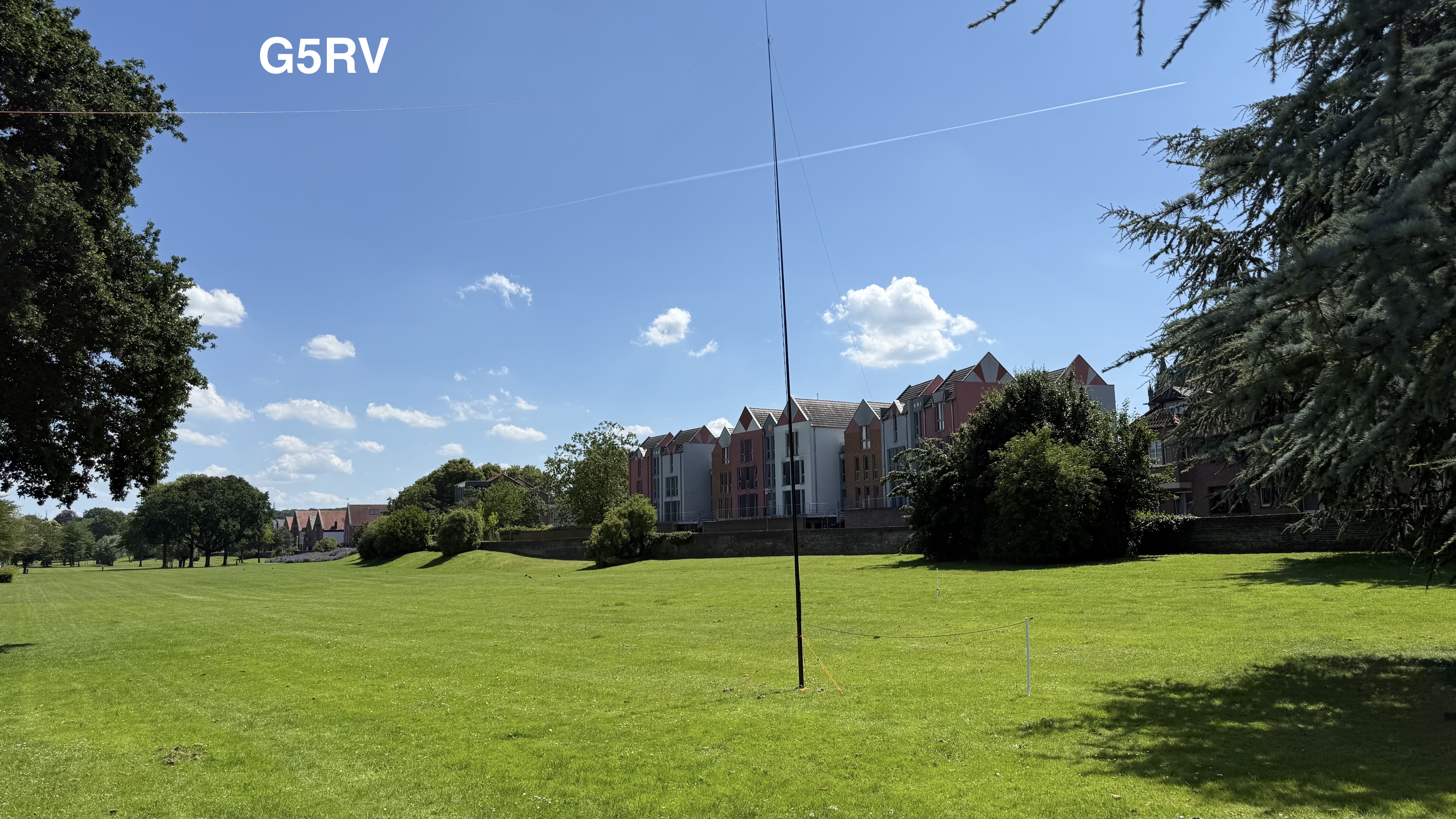

POTA Setup in DE-1028

  • Spiderbeam 10m
  • G5RV
  • ZS6BKW

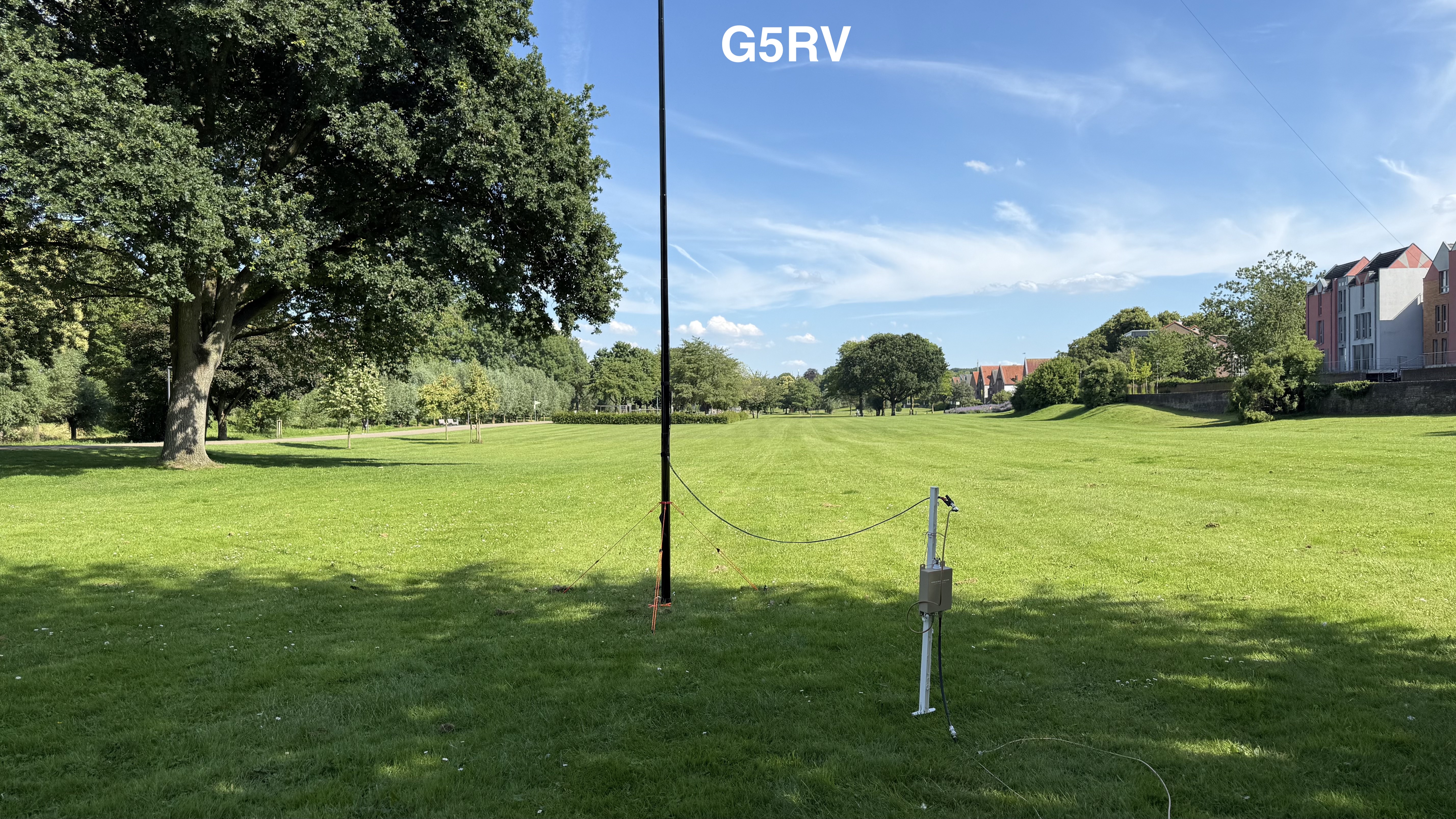

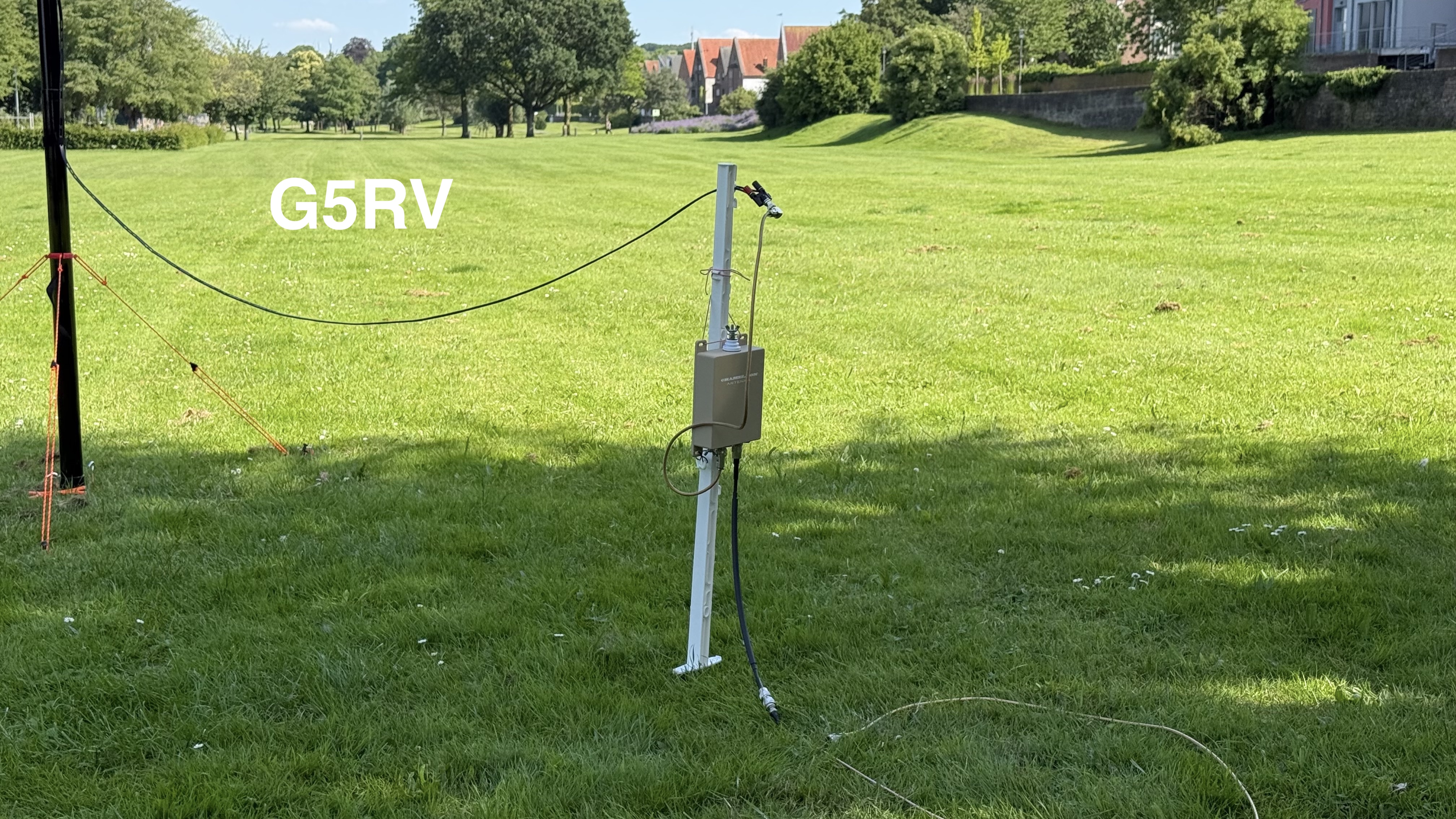

  • Elektrozaunpfahl 1,10m am Ende mit CHA URT-1 Tuner
  • Gespeist mit RG-58 (7 m), plus Strombalun
  • Hyperflex 5 (50cm) als Verbindung von der Kontrollbox zum KX2

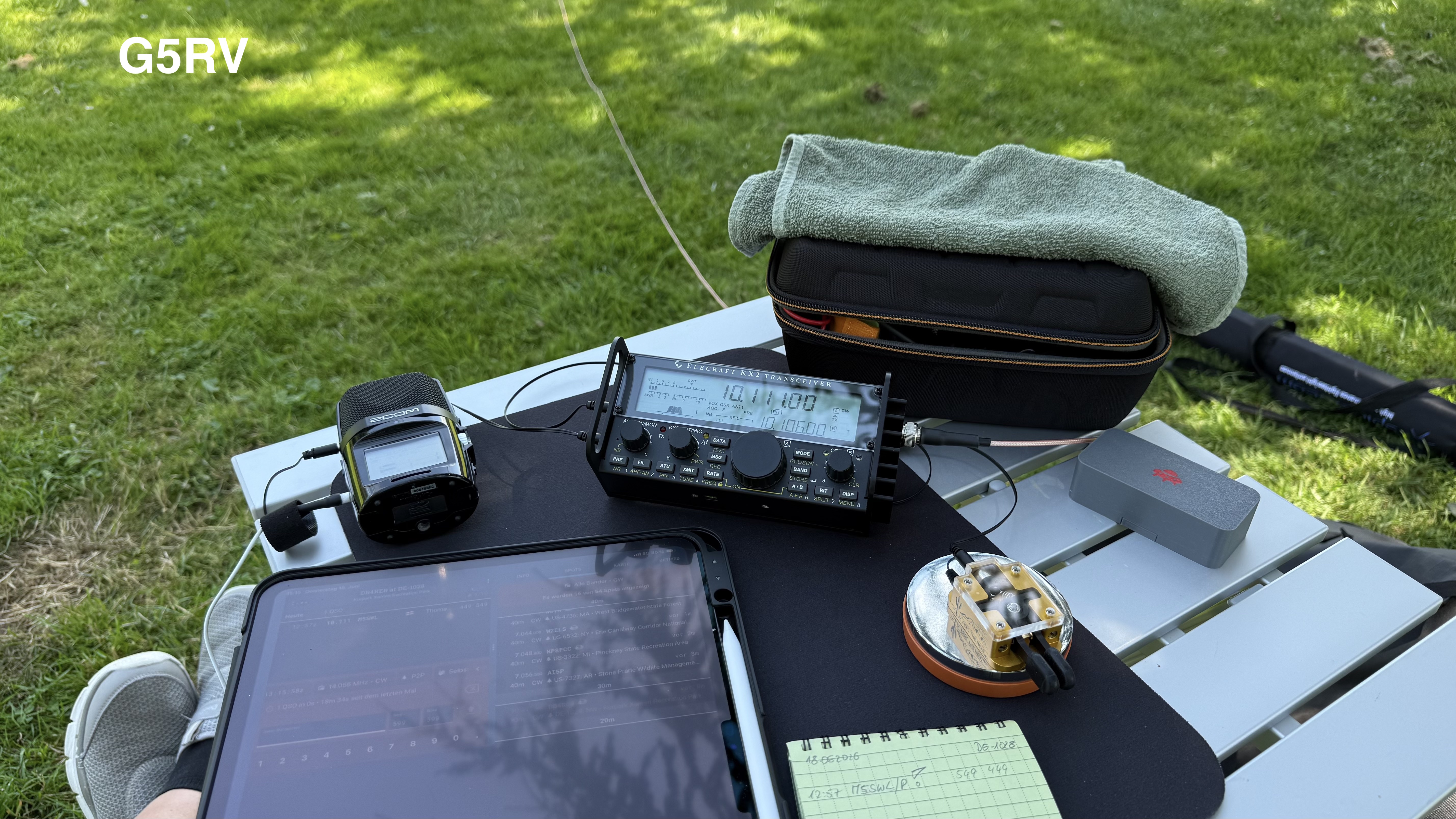

  • KX2 im Test mit der G5RV (10W)

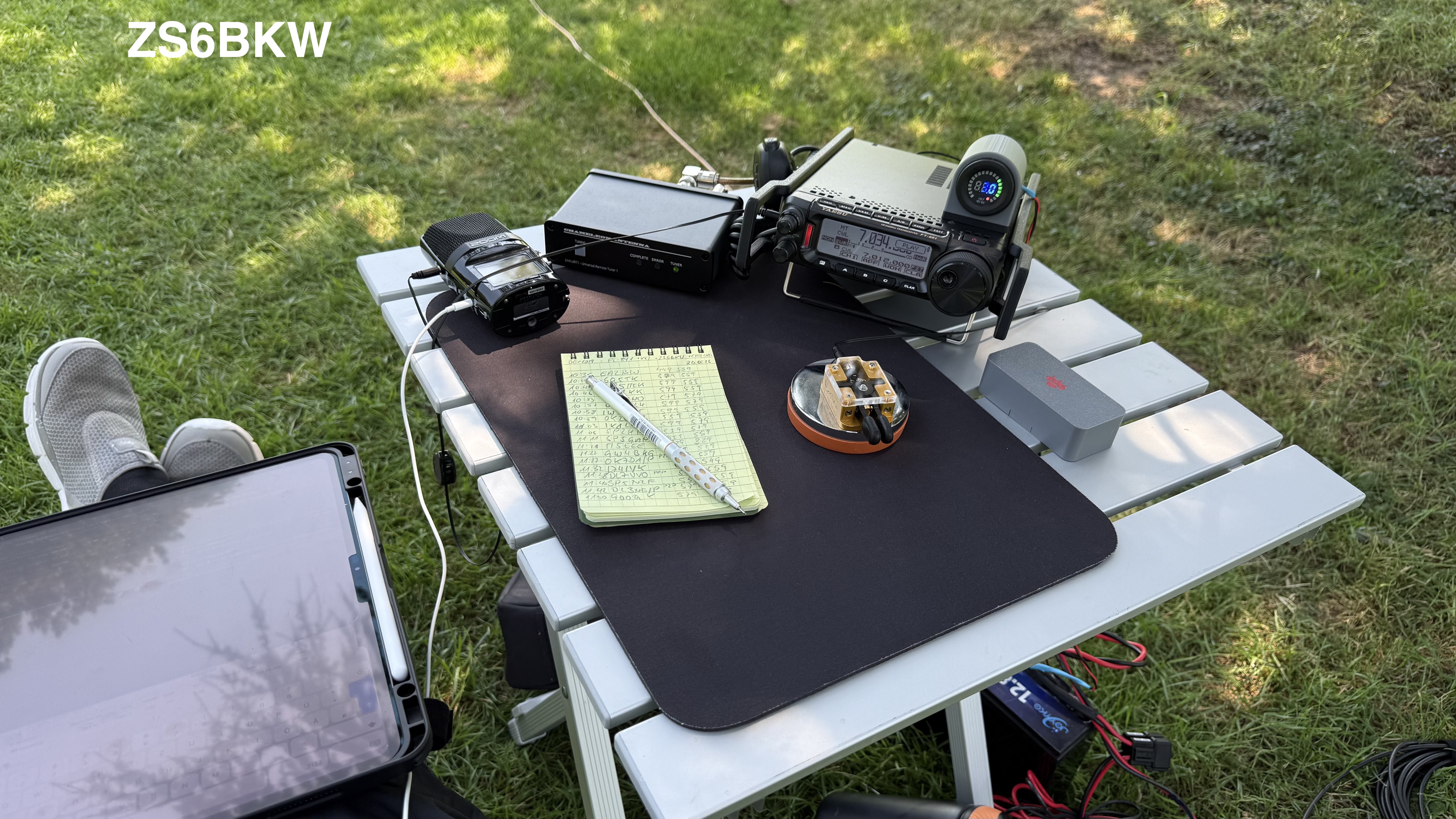

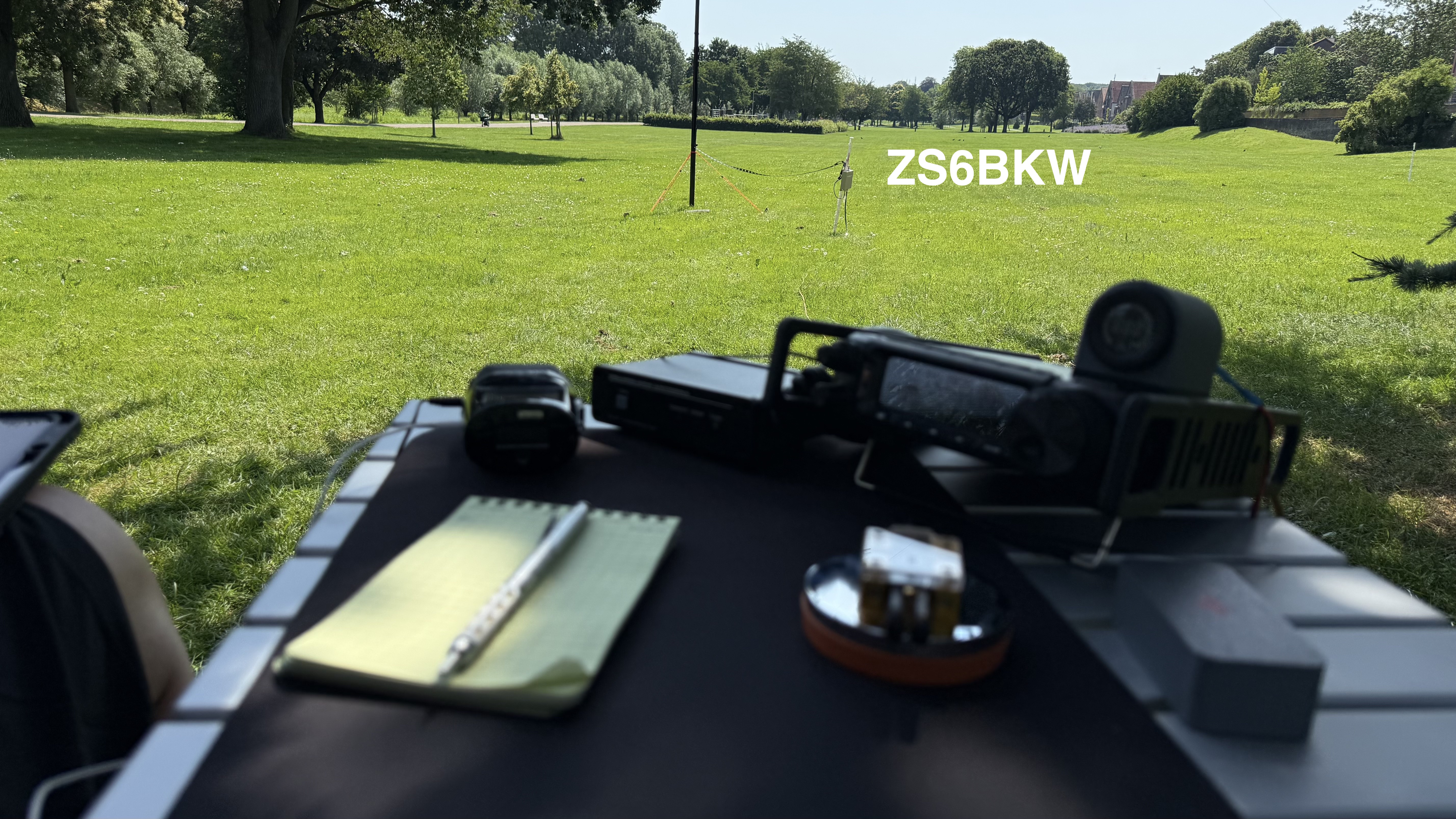

  • Yaesu FT-891 mit der ZS6BKW (10W)

Messbedingungen

Aufbau der Antennen als Inv-V, Standard POTA-Setup für DE-1028. Als Spannungsquelle für das Kontrollmodul des Tuners diente ein ERMIT 12V Akku.

Zu Beginn habe ich einmal alle Bänder von 10m bis 80m zum Test erfolgreich tunen können. das SWR war jedes Mal im unteren Bereich. Die eigentliche Aktivierung ist bitte den oben verlinkten Fieldreports zu jeder Antenne zu entnehmen. Hier sind auch mehrere Bilder verfügber.

Fazit

Die beiden Aktivierungen waren ein Traum. Klare Signale, einfaches tunen und der komplette CW-Bereich war immer abgedeckt. Kein erneutet tunen pro Band notwendig. Ein Plus!

Die Messungen am RigExpert Match werden demnächst bei passendem Wetter durchgeführt und in einem gesonderten Bericht hier veröffentlicht.

Die folgenden RBN-Auswertungen sind alleine von der ZS6BKW. Im Grunde konnte kein Unterschied zwischen den beiden Antenne gefunden werden. Beide spielen am CHA URT-1 perfekt und erzielen ähnliche Werte im RBN. Die Sendeleistung war jeweils 10W.

RBN-Auswertung – 20. Juni 2026 - 20m

SpotterLandBandFreq (MHz)SNRWPMZeit (UTC)
ES5PCEstonia20m14055.012 dB1910:30
SE5ESweden20m14055.09 dB2010:30
HA2NAHungary20m14055.06 dB1910:31
IK7YTTItaly20m14055.019 dB2010:31
HA1VHFHungary20m14055.06 dB2010:31
IZ2CPSItaly20m14055.08 dB2010:31
RK3TD-2European Russia20m14055.06 dB2010:31
EA5WUSpain20m14055.06 dB2010:31
LZ7AABulgaria20m14055.05 dB2010:31
WZ7IUnited States20m14055.05 dB2010:32
SP5GQPoland20m14055.03 dB2010:32
LZ5DIBulgaria20m14054.96 dB2010:32
RK3TDEuropean Russia20m14055.02 dB2010:32
S53WWSlovenia20m14055.03 dB2010:33
IQ9RGSicily20m14055.07 dB2010:34
GM0UDLScotland20m14055.07 dB2010:36
RK3TD-2European Russia20m14055.05 dB1910:38
S54LSlovenia20m14053.014 dB1910:41
S53WWSlovenia20m14053.08 dB2010:41
ES5PCEstonia20m14053.018 dB2010:41
S53ASlovenia20m14053.027 dB2010:41
LZ4AEBulgaria20m14053.019 dB2010:41
IK7YTTItaly20m14053.033 dB2010:41
ES2RREstonia20m14053.011 dB2010:41
EI4HQIreland20m14053.04 dB2010:41
RK3TD-2European Russia20m14053.05 dB2010:41
HG8AHungary20m14053.17 dB2010:41
LZ7AABulgaria20m14053.04 dB2010:42
UT5RUkraine20m14053.07 dB2010:42
HA1VHFHungary20m14053.07 dB2010:42
IK3STGItaly20m14053.02 dB2010:42
EA4RKCSpain20m14053.08 dB2010:42
WZ7IUnited States20m14053.04 dB2010:42
HA8TKSHungary20m14053.05 dB2010:42
IK4VETItaly20m14053.14 dB2010:42
EA5WUSpain20m14053.05 dB2010:42
HA2NAHungary20m14053.06 dB2010:42
SE5ESweden20m14053.04 dB2010:42
YO2CKRomania20m14053.05 dB2010:43
IZ2CPSItaly20m14053.03 dB2010:43
EA1DAVSpain20m14053.04 dB2010:45
YO5LDRomania20m14053.03 dB2010:45
SM1HEVSweden20m14053.01 dB2010:45
LZ5DIBulgaria20m14052.911 dB2010:47
ES5PCEstonia20m14053.016 dB2010:52
LZ4AEBulgaria20m14053.018 dB2010:52
S53ASlovenia20m14053.019 dB2010:52
IK7YTTItaly20m14053.032 dB2010:52
EI4HQIreland20m14053.017 dB2010:52
EA4RKCSpain20m14053.012 dB2010:52
HA8TKSHungary20m14053.08 dB2010:52
UT5RUkraine20m14053.05 dB2010:52
IK4VETItaly20m14053.111 dB2010:52
EA5WUSpain20m14053.08 dB2010:54
HG8AHungary20m14053.16 dB2010:54
HA2NAHungary20m14053.016 dB2010:54
S53WWSlovenia20m14053.09 dB2010:54
S54LSlovenia20m14053.012 dB2010:54
SP5GQPoland20m14053.06 dB2010:54
SE5ESweden20m14053.010 dB2010:54
EA1DAVSpain20m14053.06 dB2010:55
OK1FCJCzech Republic20m14053.021 dB2010:59
RK3TD-2European Russia20m14053.09 dB2010:59
YO2CKRomania20m14053.014 dB2010:59
ES2RREstonia20m14053.022 dB2011:00
CT1EYQPortugal20m14053.02 dB2011:01
LY2XWLithuania20m14053.01 dB2011:01
ES5PCEstonia20m14053.014 dB2011:02
LZ4AEBulgaria20m14053.019 dB2011:02
IK4VETItaly20m14053.15 dB2011:02
S53ASlovenia20m14053.027 dB2011:02
IK7YTTItaly20m14053.033 dB2111:02
EI4HQIreland20m14053.016 dB2011:02
UT5RUkraine20m14053.03 dB2011:02
EA4RKCSpain20m14053.09 dB2011:03
HG8AHungary20m14053.111 dB2011:04
S53WWSlovenia20m14053.011 dB1911:04
HA8TKSHungary20m14053.09 dB2011:04
SP5GQPoland20m14053.09 dB2011:04
WZ7IUnited States20m14053.07 dB2011:04
S54LSlovenia20m14053.014 dB2011:04
HA2NAHungary20m14053.014 dB2011:04
HA1VHFHungary20m14053.010 dB2011:04
SE5ESweden20m14053.017 dB2011:05
OH8KAFinland20m14053.014 dB2011:05
EA1DAVSpain20m14053.06 dB2011:06
RK3TD-2European Russia20m14053.07 dB2011:06
W1NT-6United States20m14053.06 dB2011:06
DO4DXAFed. Rep. of Germany20m14053.05 dB1911:06
OK1HRACzech Republic20m14052.916 dB2011:06
YO2KARRomania20m14053.05 dB2011:07
EA5WUSpain20m14053.011 dB2011:07
OK1FCJCzech Republic20m14053.026 dB2011:09
YO2CKRomania20m14053.09 dB2011:09
WZ7IUnited States20m14053.07 dB2011:10
IK3STGItaly20m14053.01 dB2011:12
ES2RREstonia20m14053.024 dB2011:12
DO4DXAFed. Rep. of Germany20m14053.05 dB2011:12
KO4BHXUnited States20m14053.07 dB2011:12
GM0UDLScotland20m14053.026 dB2011:12

100 Spots von 40 Stationen auf 20m · Max. SNR: 33 dB (IK7YTT) · Ø SNR: 10.3 dB

SNR-Legende: ≤ 6 dB = schwach · 7–12 dB = normal · 13–19 dB = gut · ≥ 20 dB = ausgezeichnet

RBN-Auswertung – 20. Juni 2026 - 30m und 40m

SpotterLandBandFreq (MHz)SNRWPMZeit (UTC)
S54LSlovenia30m10114.015 dB2011:16
SE5ESweden30m10114.029 dB2011:16
OK1FCJCzech Republic30m10114.018 dB1911:16
GM0UDLScotland30m10114.022 dB2011:16
OE9GHVAustria30m10114.015 dB2011:16
EI4HQIreland30m10114.011 dB2011:16
ES5PCEstonia30m10114.06 dB2011:16
DR4WFed. Rep. of Germany30m10114.015 dB2011:16
DR4WFed. Rep. of Germany30m10114.015 dB2011:16
ES2RREstonia30m10114.018 dB2011:16
DM5GGFed. Rep. of Germany30m10114.013 dB2011:16
S53ASlovenia30m10114.015 dB2011:16
IK7YTTItaly30m10114.014 dB2011:16
S50USlovenia30m10114.04 dB2011:16
GI4DOHNorthern Ireland30m10114.016 dB1911:18
S53WWSlovenia30m10114.014 dB2011:18
DO4DXAFed. Rep. of Germany30m10114.03 dB2011:18
MM9PSYScotland30m10114.09 dB2011:18
HG8AHungary30m10114.05 dB2011:18
HA1VHFHungary30m10114.014 dB2011:22
SP5GQPoland30m10114.09 dB2011:23
DC8YZFed. Rep. of Germany30m10114.04 dB2011:25
DO4DXAFed. Rep. of Germany30m10114.05 dB2011:25
HG8AHungary30m10114.08 dB2011:28
ES2RREstonia30m10114.031 dB2011:28
OE9GHVAustria30m10114.024 dB2011:28
DM5GGFed. Rep. of Germany30m10114.015 dB2011:28
DR4WFed. Rep. of Germany30m10114.014 dB2011:28
SE5ESweden30m10114.031 dB2111:28
OK1FCJCzech Republic30m10114.015 dB2011:28
S53WWSlovenia30m10114.019 dB2011:28
S50USlovenia30m10114.08 dB2011:28
GM0UDLScotland30m10114.027 dB2011:28
S54LSlovenia30m10114.020 dB2011:28
EI4HQIreland30m10114.013 dB2011:28
MM9PSYScotland30m10114.09 dB2011:28
SP5GQPoland30m10114.010 dB2011:28
OK1HRACzech Republic30m10114.04 dB1911:28
GI4DOHNorthern Ireland30m10114.08 dB2011:28
DR4WFed. Rep. of Germany30m10114.014 dB2011:28
S53ASlovenia30m10114.027 dB2011:28
DL5RCNFed. Rep. of Germany30m10114.17 dB2011:28
ES5PCEstonia30m10114.016 dB2011:29
LZ5DIBulgaria30m10113.912 dB2011:30
DO4DXAFed. Rep. of Germany30m10114.023 dB2011:33
DK3WWFed. Rep. of Germany30m10114.019 dB2011:33
HA1VHFHungary30m10114.016 dB2011:33
G0KTNEngland40m7034.011 dB2011:52
DK9IPFed. Rep. of Germany40m7034.08 dB2011:52
DK0TEFed. Rep. of Germany40m7034.09 dB2011:52
G4ZFEEngland40m7034.018 dB2011:52
DM5GGFed. Rep. of Germany40m7034.011 dB1911:52
M1GEOEngland40m7034.012 dB2011:52
DL8LASFed. Rep. of Germany40m7034.023 dB2011:52
S53WWSlovenia40m7034.012 dB1911:52
DL1HWSFed. Rep. of Germany40m7034.022 dB2011:52
DM6EEFed. Rep. of Germany40m7034.014 dB2011:52
S58WSlovenia40m7034.014 dB2811:52
DE1LONFed. Rep. of Germany40m7034.012 dB2011:52
PA5KT-4Netherlands40m7034.014 dB2011:52
ON6ZQBelgium40m7034.010 dB2011:52
PI4CCNetherlands40m7034.010 dB1911:52
DL8LAS-1Fed. Rep. of Germany40m7034.025 dB2011:52
DP5GFed. Rep. of Germany40m7034.07 dB1911:52
SP5GQPoland40m7034.05 dB2011:52
PE5TTNetherlands40m7034.06 dB2011:52
OK1FCJCzech Republic40m7034.012 dB2011:52
DK3WWFed. Rep. of Germany40m7034.036 dB2011:52
SM7IUNSweden40m7034.09 dB2011:52
DF7GBFed. Rep. of Germany40m7034.014 dB2011:52
G4YBUEngland40m7034.07 dB2011:52
MM9PSYScotland40m7034.014 dB2011:52
HB9EMPSwitzerland40m7034.05 dB2011:52
HG8AHungary40m7034.07 dB2011:52
GM0UDLScotland40m7034.011 dB2011:52
DR4WFed. Rep. of Germany40m7034.021 dB2011:52
DC8YZFed. Rep. of Germany40m7034.04 dB2011:52
G4KCMEngland40m7034.03 dB2011:53
S53ASlovenia40m7034.012 dB2011:53

79 Spots von 57 Stationen auf 20m, 30m, 40m · Max. SNR: 36 dB (DK3WW) · Ø SNR: 13.1 dB

SNR-Legende: ≤ 6 dB = schwach · 7–12 dB = normal · 13–19 dB = gut · ≥ 20 dB = ausgezeichnet

Testbericht von Tech Minds Tuner Manual
